Visual Scope 串口虚拟示波器工具
前言

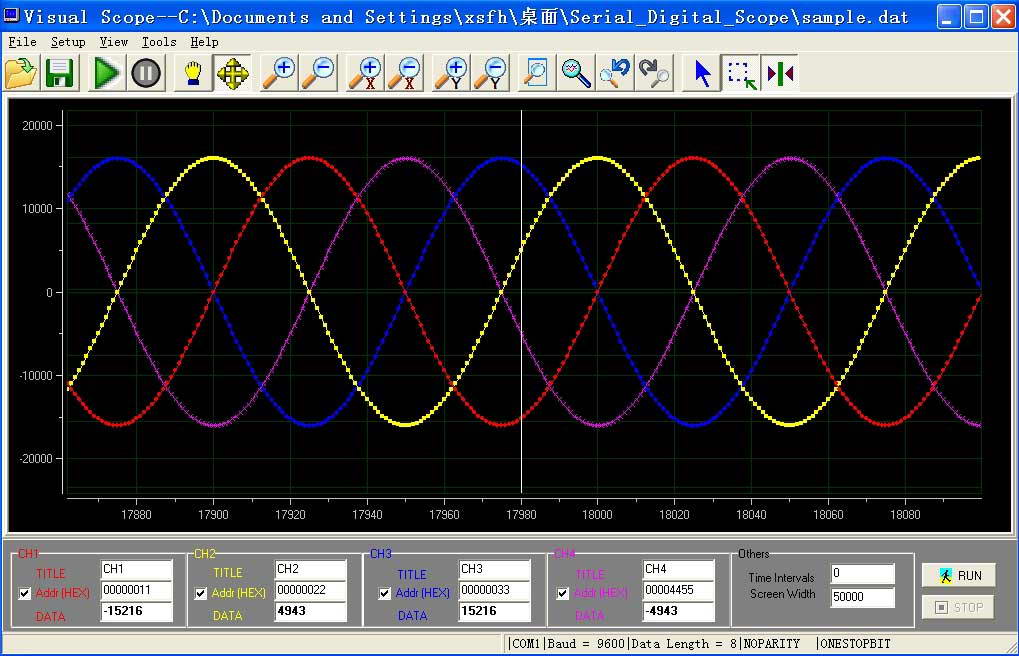

我们做项目时，往往需要查看数据曲线。例如：查看单片机使用率的曲线、查看 AD 读出温度值的曲线、查看电机转速的曲线…… 那么有没有像示波器一样显示曲线图的工具呢？当然是有的，今天为大家介绍一款串口虚拟示波器软件 Visual Scope（Serial Digital Scope）。Visual Scope 串口虚拟示波器是一个电脑软件，它将通过串口传输给电脑的数据以示波曲线方式显示出来，方便我们对数据分析，是您必不可缺的开发助手。Visual Scope 支持 4 通道的波形显示，支持 X、Y 轴任意缩放及移动，支持打开与保存波形数据的 Matlab 分析文件，支持 check sum 和 CRC16 两种数据校验方式。
使用
1、工作原理
首先
Visual Scope向单片机发送启动通道传输数据指令，单片机收到指令后获知要传输哪几路通道的哪段数据（实际上 Visual Scope 为每个通道使用 4 字节指出一个数值，至于数值何含义则是由用户自行定义），然后单片机源源不断传送数据，Visual Scope把这些数据以图形曲线的方式呈现出来。备注：实际上单片机无须收到启动指令也可以源源不断传送数据给Visual Scope显示。
2、工具下载
Visual Scope为串口虚拟示波器工具，用于接收串口数据以曲线可视化方式展示出来；
ECOM为串口调试助手工具，用于模拟单片机向电脑发送数据。
关于下载，可以到普通的软件网站下载即可：
● 西西软件：Visual Scope 串口示波器 网页下面点击 普通下载地址 下面的链接地址下载。
● 脚本之家：ECOM 串口助手 网页下面点击 其它下载地址 下面的链接地址下载。
3、应用例子：连接电脑串口
把 USB 转串口工具插到电脑上，然后把 USB 转串口的
RX、TX、地分别接到单片机的TX、RX、地
4、应用例子：配置通讯参数
由于

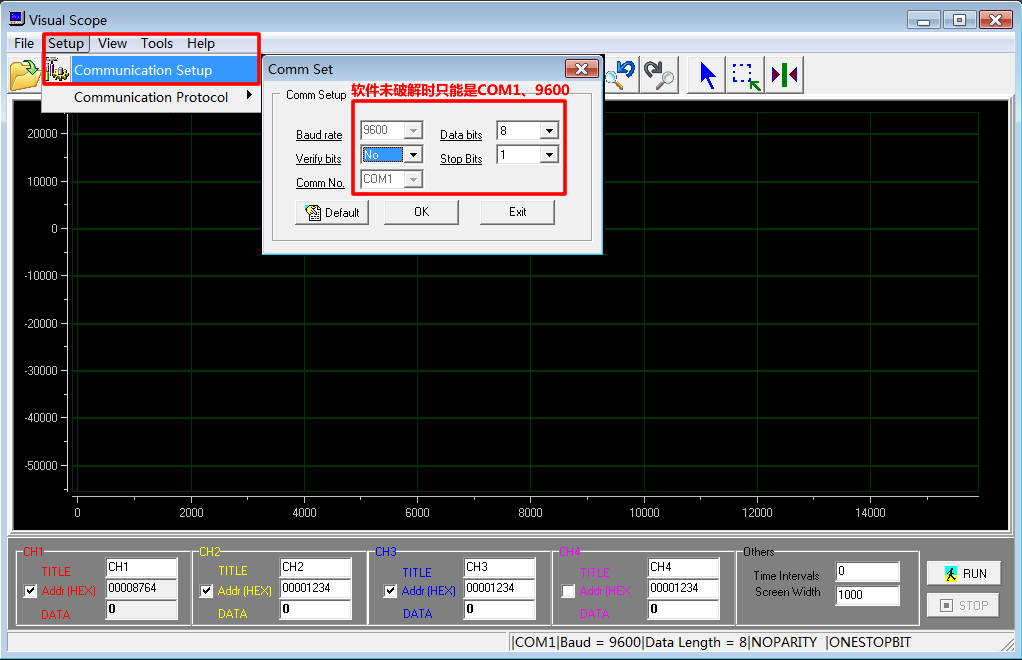

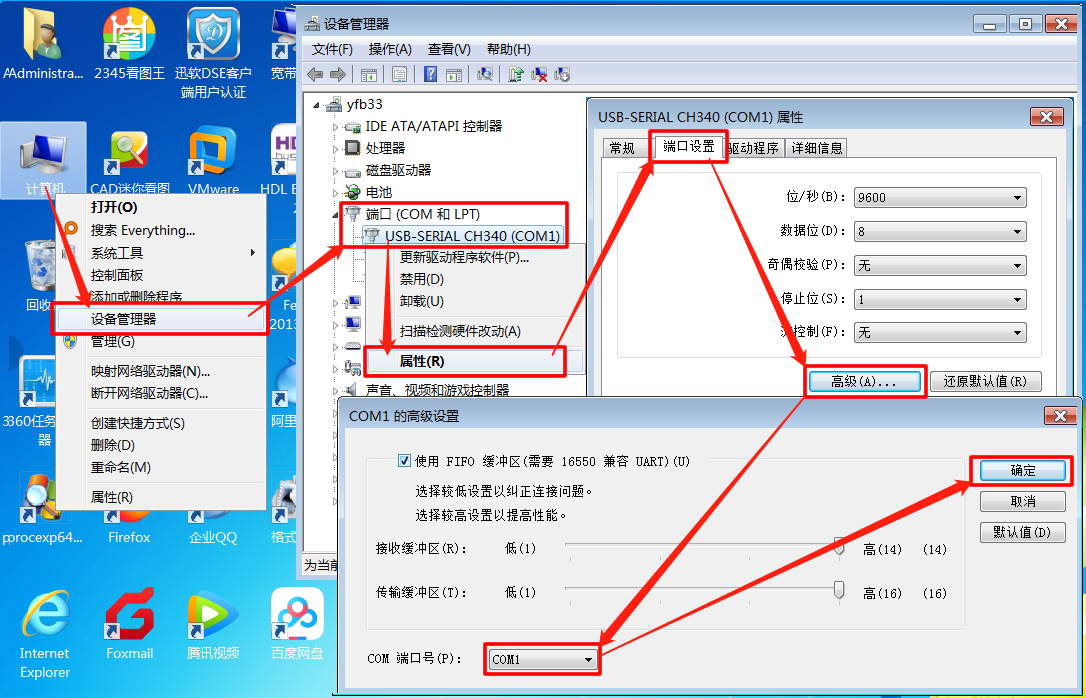

Visual Scope试用版限制只能使用串口1，USB 转串口的串口号往往不是 1，所以只能我们强制修改串口号
配置
Visual Scope使用串口的参数（试用版的波特率、串口号这几项不可修改）
配置

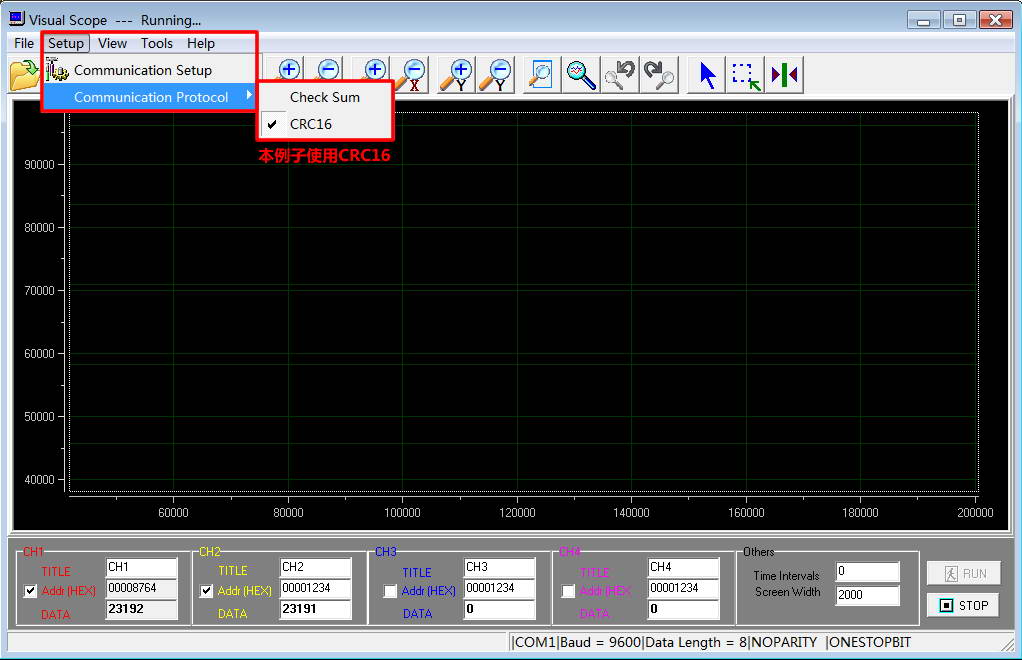

Visual Scope传输数据使用哪种校验方式（本例子使用 CRC16 校验）
5、应用例子：配置界面显示
在

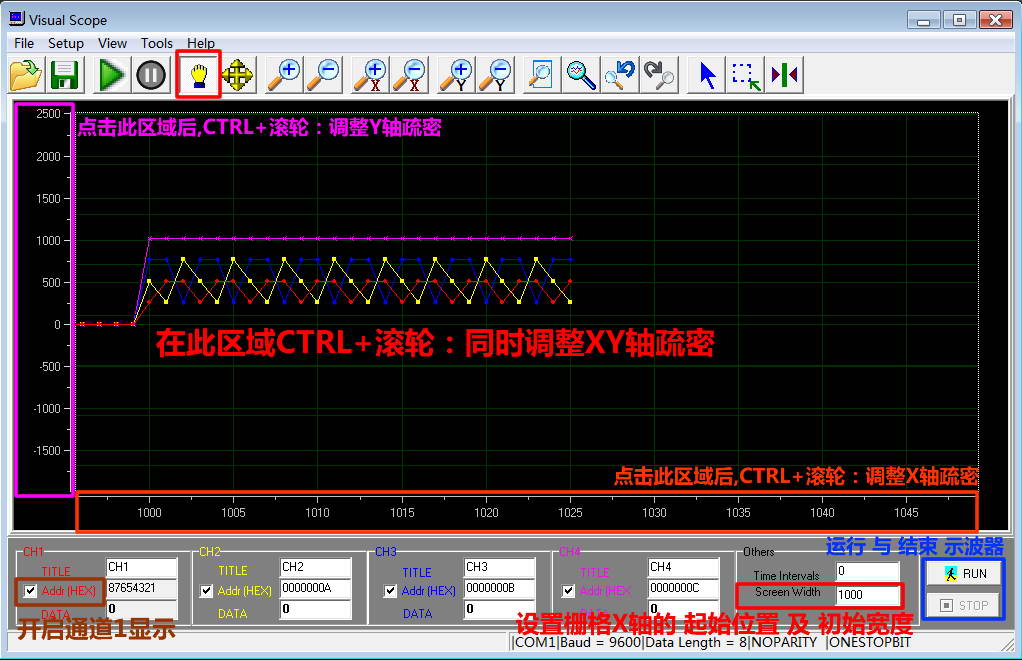

Visual Scope勾选显示哪几路通道（本例 4 路通道全部显示）和设置栅格起始及宽度（本例设置 1000，X 轴其实就是通道上第几个取样点，而非时间轴），点RUN运行监测下位机数据
6、应用例子：模拟数据展示

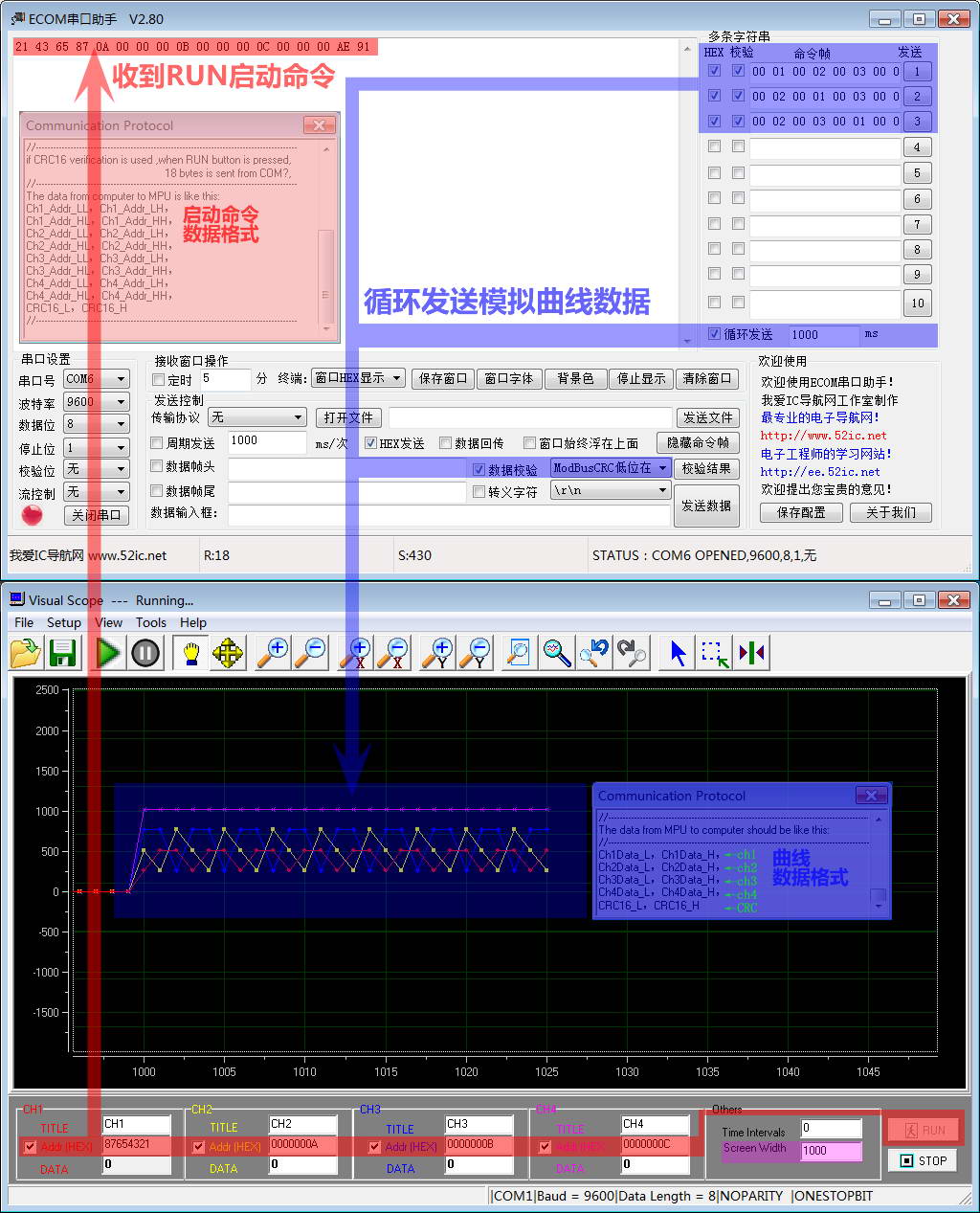

模拟测试：为了方便测试，没有使用单片机，而是使用电脑两个串口互发数据进行测试。其中
Visual Scope使用串口1，数据发送软件ECOM 串口调试助手使用串口6，串口1的RX、TX、地分别连接串口6的TX、RX、地。ECOM 串口调试助手支持多条数据循环发送，同时可以自动在数据尾部插入CRC校验，很方便我们的测试。
操作介绍：打开ECOM 串口调试助手启动串口6，根据图示设置相关发送数据。根据上几节内容设置Visual Scope，然后按RUN按钮。
后记：
● 关于启动命令和曲线数据的格式，上图已很清晰标明。
● 关于 CRC16 运算、数据格式和协议更多细节内容可查看Visual Scope的菜单：Help / Communication Protocol了解。
7、特别例子：逻辑分析仪
利用

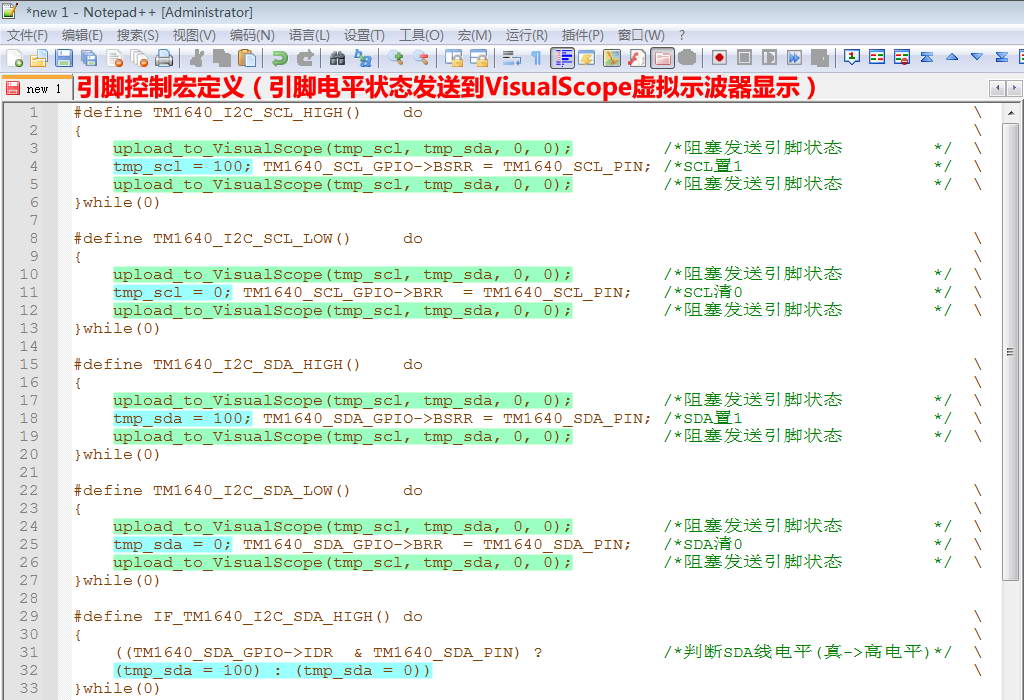

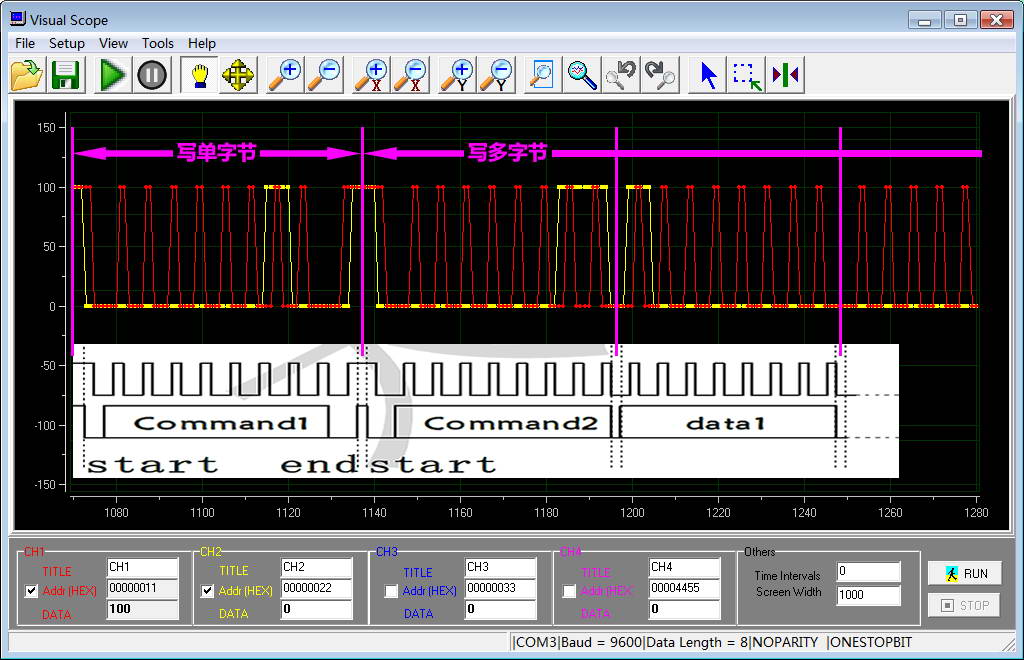

Visual Scope虚拟示波器显示引脚电平状态，实现虚拟的逻辑分析仪功能，方便我们分析新写的模拟总线驱动模块的正确性！
