linux-STM32F开发㈠-makefile 构建与使用

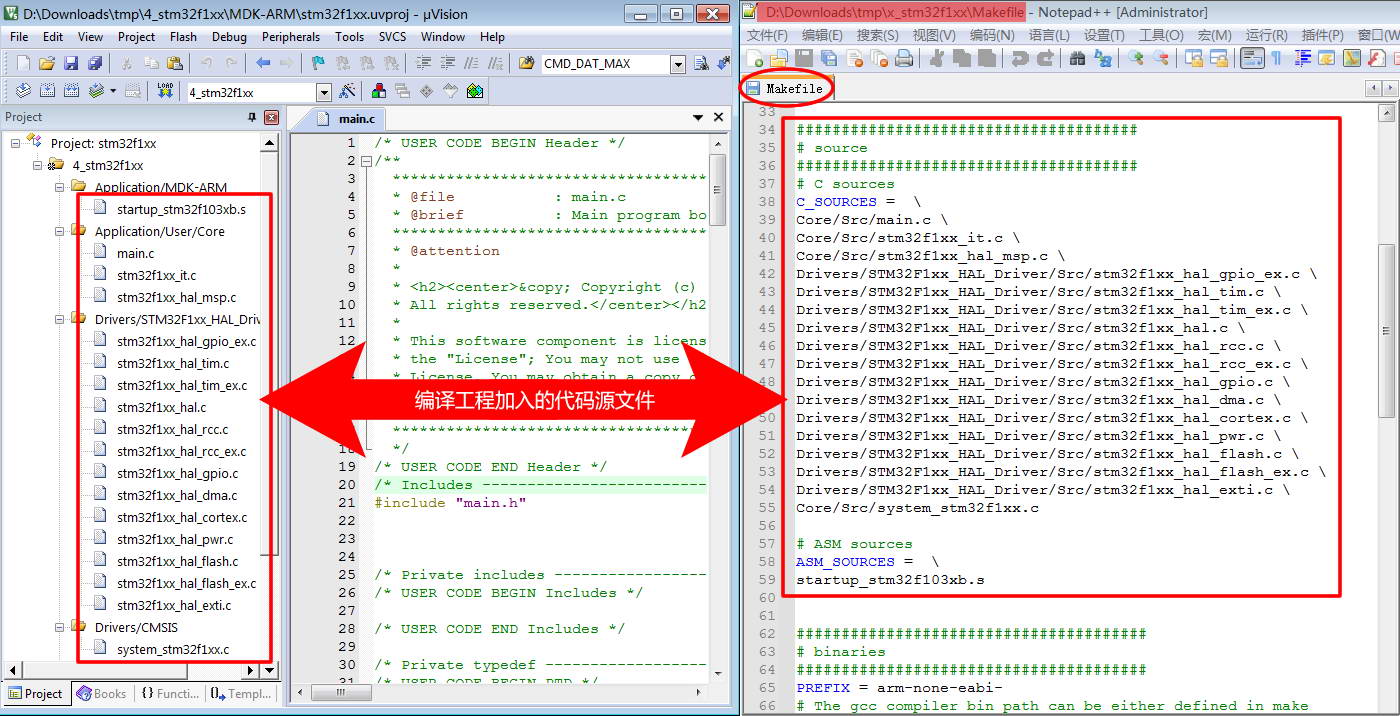

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

# 链接
build/zzz.elf: build/xxx.o build/yyy.o build/bbb.a
	arm-none-eabi-gcc -mcpu=cortex-m3 -mthumb \
                      -T./STM32F103CBTx_FLASH.ld \
                      -specs=nano.specs \
                      -Wl,--gc-sections \
                      -Wl,-Map=build/zzz.map,--cref \
                      -o build/zzz.elf \
                      build/xxx.o build/yyy.o build/bbb.a -lc -lm -lnosys
# 编译-源文件（多了 lst 生成）
%.o: %.c
	arm-none-eabi-gcc -c -mcpu=cortex-m3 -mthumb \
                      -g -gdwarf-2 -Wall -Og -fdata-sections -ffunction-sections \
                      -DUSE_HAL_DRIVER -DSTM32F103xB -I./inc/ \
                      -MMD -MP -MF"build/xxx.d" \
                      -Wa,-a,-ad,-alms=build/xxx.lst \
                      xxxx/xxx.c -o build/xxx.o
# 编译-汇编文件（少了 lst 生成）
%.o: %.s
	arm-none-eabi-gcc -x assembler-with-cpp \
                      -c -mcpu=cortex-m3 -mthumb \
                      -g -gdwarf-2 -Wall -Og -fdata-sections -ffunction-sections \
                      -DUSE_HAL_DRIVER -DSTM32F103xB -I./inc/ \
                      -MMD -MP -MF"build/yyy.d" \
                      ./yyy.s -o build/yyy.o

1
2
3
4
5
6

####################################################
# 在[shell]中进入[Makefile]所在的目录，输入命令执行：
####################################################
cd x_stm32f1xx # 进入操作目录
make all       # 执行编译操作（如果想重新全编译，先执行下面命令）
make clean     # 执行清除操作（清除所有编译出的文件，包括 hex 等）

1
2
3
4
5
6

####################################################
# 在[shell]中进入[makecore.mk]所在的目录，输入命令执行：
####################################################
cd 4_stm32f1xx    # 进入操作目录
make clean        # 执行清除操作（同时创建所需文件夹）
make all          # 执行编译操作（清除操作之后会重新全编译）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

// 1、MDK-ARM 使用编译器的宏名称（ARM RealView）
#if   defined(__CC_ARM) || defined(__CLANG_ARM)

// 2、IAR-ARM 使用编译器的宏名称（IAR EWARM）
#elif defined(__ICCARM__)

// 3、GNU-gcc 使用编译器的宏名称（GNU Compiler Collection）
#elif defined(__GNUC__)

#endif

1
2
3
4
5
6
7
8
9

# 1、PC 的 gcc 默认链接脚本导出方法：
ld --verbose > my_pc.ld

# 2、ARM 的 gcc 默认链接脚本导出方法：
arm-none-eabi-ld --verbose > my_arm.ld

# 特别备注：
# 1）导出的默认链接脚本中，“=====”及前面的文字只是说明信息，首先要把它们删除！
# 2）如果你想保留这些说明信息，可以使用 /**/ 注释符把它们注释掉。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74

############################################
# 1、`ENTRY`定义上电运行的第一段代码（函数）
############################################
ENTRY(Reset_Handler)   /* 表示上电运行的第一段代码（函数）: Reset_Handler */

############################################
# 2、`MEMORY`定义储存空间（起始地址及大小）
############################################
MEMORY
{
  RAM (xrw)  : ORIGIN = 0x20000000, LENGTH = 20K   /* x:执行，r:可读，w:可写 */
  FLASH (rx) : ORIGIN = 0x8000000,  LENGTH = 128K  /* ORIGIN:起始地址，LENGTH:大小 */
}

############################################
# 3、`SECTIONS`定义一些段的链接分布，例如：
# text、data、bss 等段。
############################################
SECTIONS
{
  .text :
  {
    . = ALIGN(4);
    *(.text)
    *(.text*)
  } >FLASH

  .data :
  {
    ……
  } >RAM AT> FLASH

  .bss :
  {
    _sbss = .;         /* bss 段开始地址 */
    ……
    _ebss = .;         /* bss 段结束地址 */
  } >RAM

  ……
}

############################################
# 4、`.`表示当前地址值
############################################
. = ALIGN(4);                   /* 表示将当前开始地址强制 4 字节对齐 */
_sdata = .;                     /* 表示将当前地址值传给[_sdata]变量 */

############################################
# 5、`KEEP`防止段(sections)的内容不被优化掉，
# 因为 -Wl,--gc-sections 链接参数可能会强制
# 优化掉__attribute__((section("xxx")) 定义
# 的 xxx 数据段！
############################################
__fsymtab_start = .;
KEEP(*(FSymTab))                /* 国产 rt-thread 实时操作系统中为其 shell 定义一段专用只读数据段 */
__fsymtab_end = .;
__hard_init_fn_start = .;
KEEP(*(SORT(.hard_init_fn.*)))  /* 本人做的专用硬件初始化的分段列表，SORT()表示对小分段进行递增排序 */
__hard_init_fn_end = .;

##############################################################################
# 6、LMA (load memory address)：   加载地址，也就是所有程序和数据储存空间位置。
#  　VMA (vortual memory address)：执行地址，如将 Flash 数据加载至 RAM 上运行。
#  　对于单片机应用，一般不用设置 VMA，也就是说“载入地址”与“运行地址”是同一地址上！
#    也就是说单片机程序是在 flash 里运行，则运行地址和加载地址是相同的。
##############################################################################

##############################################################################
# 7、输入段、输出段
# 输出段：是指生成的文件，例如 elf 中的每个段。
# 输入段：是指提供链接的所有目标文件(OBJ)中的段。
##############################################################################

1
2
3
4
5
6
7
8

// 在 C 语言中，通过如下方式获取某个分段
// 的起始与结束地址，再由计算可得出大小。
// 具体变量名称在链接脚本中找出！！！！！
extern int _sbss;
extern int _ebss;
#define LINKER_VAR_ZI_START ((void *)&_sbss)
#define LINKER_VAR_ZI_LIMIT ((void *)&_ebss)
#define LINKER_VAR_ZI_SIZE  (((void *)&_ebss) - ((void *)&_sbss))

1
2
3

# 当数据段空间不足时，编译时一般有如下错误信息：
xxxx.elf section '.xxx' will not fit in region 'FLASH'
# 表示'FLASH'空间不足，装不下'.xxx'分段数据！

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

################################
# 因 rt-thread 使用了几个全局宏，
# 需要将它加入变量中：
################################
# 添加全局宏定义,作用于整个项目工程【多个用空格分隔】
# STM32F103芯片选择: STM32F103x6,STM32F103xB,STM32F103xE,STM32F103xG
export G_DEF  = STM32F103xE                        \
                USE_HAL_DRIVER                     \
                RT_USING_LIBC                      \
                RT_USING_ARM_LIBC                  \
                __STDC_LIMIT_MACROS                \
                __CLK_TCK=RT_TICK_PER_SECOND       \
                __RTTHREAD__

1
2
3
4
5
6
7
8
9

################################
# 因 rt-thread 在 gcc 编译环境下，
# 运行的第一个应用函数为 entry()，
# 所以需要修改启动文件：
################################
#将
bl main
#改为
bl entry

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74

################################
# 1、根据实际修改 FLASH、RAM、堆、
# 栈的大小，例如：
################################
_estack = 0x2000FFFF;    /* end of RAM */               /* RAM   的结束地址  */
_Min_Heap_Size = 0x8;    /* required amount of heap  */ /* heap （堆）的大小。★特别说明：被 rt-thread 动态内存模块取代，所以这里设置为 8 字节 */
_Min_Stack_Size = 0x400; /* required amount of stack */ /* stack（栈）的大小 */
FLASH (rx)      : ORIGIN = 0x08000000, LENGTH = 512K    /* FLASH 的起始地址及大小 */
RAM (xrw)       : ORIGIN = 0x20000000, LENGTH = 64K     /* RAM   的起始地址及大小 */

################################
# 2、为 rt-thread 加入其定义的段：
################################
  .text :
  {
    . = ALIGN(4);
    *(.text)           /* .text sections (code) */
    *(.text*)          /* .text* sections (code) */
    *(.glue_7)         /* glue arm to thumb code */
    *(.glue_7t)        /* glue thumb to arm code */
    *(.eh_frame)

    KEEP (*(.init))
    KEEP (*(.fini))

    /* rt-thread 定义的 section（段）>>>>> */
    /* section information for finsh shell */
    . = ALIGN(4);
    __fsymtab_start = .;
    KEEP(*(FSymTab))
    __fsymtab_end = .;

    . = ALIGN(4);
    __vsymtab_start = .;
    KEEP(*(VSymTab))
    __vsymtab_end = .;

    /* section information for utest */
    . = ALIGN(4);
    __rt_utest_tc_tab_start = .;
    KEEP(*(UtestTcTab))
    __rt_utest_tc_tab_end = .;

    /* section information for at server */
    . = ALIGN(4);
    __rtatcmdtab_start = .;
    KEEP(*(RtAtCmdTab))
    __rtatcmdtab_end = .;

    /* section information for initial. */
    . = ALIGN(4);
    __rt_init_start = .;
    KEEP(*(SORT(.rti_fn*)))
    __rt_init_end = .;
    /* rt-thread 定义的 section（段）<<<<< */

    . = ALIGN(4);
    _etext = .;        /* define a global symbols at end of code */
  } >FLASH

################################
# 3、为 stack 加入结束地址变量：
################################
  ._user_heap_stack :
  {
    . = ALIGN(8);
    PROVIDE ( end = . );
    PROVIDE ( _end = . );
    . = . + _Min_Heap_Size;
    . = . + _Min_Stack_Size;
    . = ALIGN(8);
    _estack = .;         /* 加入 stack 结束地址变量 */
    __bss_end = _estack; /* 加入 bss   结束地址变量 */
  } >RAM

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

################################
# 1、根据实际修改 RAM 的大小：
################################
#define STM32_SRAM_SIZE      64

################################
# 2、修改动态内存的起始地址：
################################
extern int __bss_end;
#define HEAP_BEGIN      ((void *)&__bss_end)

1
2
3

error: redefinition of 'union sigval'
error: redefinition of 'struct sigevent'
error: conflicting types for 'siginfo_t'
